1. Области применения, преимущества.
Регулирующие клапаны изготавливаемые Компанией «TECNIDRO Srl.» (Италия) предназначены для контроля, регулирования параметров жидкости в системах водоснабжения:- -водопроводные сети;
- -системы противопожарной защиты;
- -системы очистки вод;
- -инженерные сооружения, сети промышленных предприятий;
- -насосные и станции заправки водой.
- -компактность, простота конструкции, легкость в проведении монтажных работ;
- -заниженные риски гидравлических потерь;
- -исключительно устойчивая сопротивляемость коррозии;
- -полное соответствие европейским, американским стандартам;
- -широкий выбор комплетации, возможность оснащения V-PORTом;
- -идеальная герметичность клапана.
2. Принцип работы.

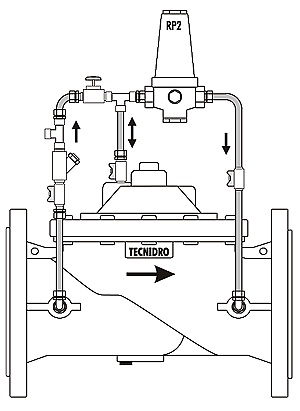

Регулирующие клапаны Компании «TECNIDRO Srl.» (Италия) приводятся в работу за счет давления жидкости в системе, без сторонних источников энергии. Редукционный клапан HM-RP2M «после себя» управляется при помощи клапана-пилота по средствам регулировки пружины и независимо от изменения давления, расхода на входе поддерживает заданное давление жидкости на выходе.
Рис. 1 — «Открытое положение»,
В этом случае регулирующий клапан-пилот распознает давление в системе на выходе клапана как «ниже заданное» и полностью открывает клапан. Давление в системе поднимает запорный диск в положение «полностью открыто» и жидкость протекает свободно. Давление в клапане направленно на нижнюю поверхность запорного элемента.
Рис. 2 — «Закрытое положение»,
В этом случае регулирующий клапан-пилот распознает давление в системе после клапана как «выше заданное» и устанавливает запорный элемент в положение «закрыто» в следствии гидравлического давления обратного потока на диафрагму.
Рис. 3 — «Регулирующий режим»
С помощью клапана-пилота задается диапазон регулировки желаемого давления на выходе клапана «после себя». При достижении установленного давления на выходе запорный элемент будет частично открыт, а давление на диафрагму будет соответствовать установленному давлению на клапане-пилоте.3. Техническое описание клапана.
Главный клапан:
1) крышка: высокопрочный чугун (ВШЧГ)GS400-15;
2) верхняя направляющая втулка: бронза;
3) пружина: нержавеющая сталь;
4) диск диафрагмы: нержавеющая сталь;
5) диафрагма: резина NBR армированная
НЕЙЛОНОВОЙ нитью;
6) затвор: нержавеющая сталь;
7) уплотнение: резина NBR;
8) диск уплотнителя: нержавеющая сталь AISI 304;
9) направляющий шток: нержавеющая сталь AISI 304;
10) посадочное место: нержавеющая сталь AISI 304;
11) корпус: высокопрочный чугун (ВШЧГ) GS400-15;
12) нижняя направляющая втулка: бронза;
-покрытие: эпоксидное покрытие;
-болт, шайба: нержавеющая сталь AISI 304;
-индикатор положения затвора: никелированная латунь в защитном футляре из плексигласа;
-рабочая температура: от +3°С до + 80°C;
-V-PORT: нержавеющая сталь.
Пилот управления:
1) верхний болт: латунь;
2) регулировочный болт: латунь;
3) корпус: латунь;
4) пружина: нержавеющая сталь;
5) стопорный винт: латунь;
6) кроншейн пружины: латунь;
7) мембрана: резина NBR;
8) уплотнение: резина NBR;
9) шток: латунь;
10) верхнее уплотнительное кольцо: резина NBR;
11) среднее уплотнительное кольцо: резина NBR;
12) нижнее уплотнительное кольцо: резина NBR;
13) поршень: нержавеющая сталь;
14) cетчатый фильтр: нержавеющая сталь;
15) фиксирующая гайка: нержавеющая сталь;
16) корпус: нержавеющая сталь;
17) заглушка манометра: латунь;
18) нижняя заглушка: латунь;
4. Параметры. Размеры и веса
— Фланцы: PN 10, 16, 25, 40 EN1092-2 DIN 2501 — Рабочая температура: от +3°С до + 80°C
| BERMAD | |
|---|---|
| Номинальный диаметр (DN), мм | Цена, руб. |
| 40 | 84 000 |
| 50 | 87 000 |
| 65 | 98 000 |
| 80 | 100 000 |
| 100 | 130 000 |
| 150 | 210 000 |
| 200 | 200 000 |
| 300 | 300 000 |
| 400 | 950 000 |
5. График кавитации.
6. Рекомендации по монтажу.
Установку редукционных регулирующих клапанов поддерживающих давление «после себя» необходимо производить согласно рекомендованной схеме завода-изготовителя. Комплектация участков установки клапанов для бесперебойной и точной работы системы, возможности проведения своевременного технического обслуживания оборудования должна включать: 1.) установку запорных элементов по концам технологической схемы; 2.) фильтр механической очистки жидкости, устанавливаемый на входе потока в клапан; 3.) демонтажная вставка для точности и удобства монтажа-демонтажа схемы; 4.) автоматический комбинированный воздушный клапан для удаления образующегося воздуха 5.) наличие плюсовой температуры в камере. из системы, обеспечивающий снижение энергозатрат при транспортировке жидкости и образование коррозии внутри самой системы; Подбор автоматических противогидроударных воздушных клапанов осуществляется из расчета DN воздушного клапана = 1/4-1/5 DN водовода; 6.) на больших диаметрах сетей рекомендовано использование быстродействующий сбросных клапанов для предотвращения последствий гидроударов в системе. В техническом паспорте клапанов, поставляемых ООО «Инекс» всегда показаны схемы рекомендуемого монтажа, аналогично приложенной ниже. Наша компания, по желанию заказчика,вседа может сделать все необходимые расчеты по подбору клапанов или предоставить конкурентноспособное альтернативное коммерческое предложение.
1. Регулирующий клапан;
2. Y-образный фильтр (косой фильтр);
3. Автоматический воздушный клапан (вантуз);
4. Запорный элемент: затвор, задвижка;
5. Демонтажная вставка;
6. Фланцевый переход;
7. Соединитель;
8. Сбросной клапан.
7. Диапазоны регулировки пилотов.
