1. НАЗНАЧЕНИЕ
Муфта трехсоставная с фланцевым отводом «TREPI FL» предназначена для забора рабочей среды из трубопроводов, изготовленных из различных материалов, после их рассверловки (устройства отверстия)
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рnom (рабочее давление) — 1 МПа
T°C — 20°C до +110°C
Рабочая среда — вода с различными неагрессивными примесями
3. РАЗМЕРЫ И ВЕС
| DN | Диаметр, Dmin-Dmax, мм | Масса, кг | Болты | Длина, L, мм | DN фланце в | Высота, H, мм |
| 80 | 87-106 | 9,5 | 6xM12 | 170 | 50/60 | D+190 |
| 100 | 108-126 | 11,5 | 6xM16 | 170 | 50-80 | D+190 |
| 125 | 135-160 | 19 | 6xM16 | 185 | 50-100 | D+190 |
| 150 | 159-184 | 18 | 6xM16 | 220 | 50-125 | D+190 |
| 175 | 190-220 | 20 | 9xM16 | 275 | 50-150 | D+190 |
| 200 | 210-240 | 23 | 9xM16 | 275 | 50-150 | D+190 |
| 225 | 240-255 | 24 | 9xM16 | 280 | 50-150 | D+190 |
| 250 | 250-278 | 60 | 9xM20 | 365 | 50-150 | D+190 |
| 275 | 290-312 | 65 | 9xM20 | 365 | 50-150 | D+190 |
| 300 | 312-345 или 302-335 | 72 | 12xM20 | 420 | 50-150 | D+190 |
| 350 | 360-390 или 350-380 | 90 | 12xM20 | 425 | 50-150 | D+190 |
| 400 | 410-460 или 400-450 | 107 | 12xM20 | 430 | 50-150 | D+190 |
| 450 | 460-510 или 450-500 | 115 | 12xM20 | 420 | 150-200 | D+190 |
| 500 | 510-570 или 500-560 | 130 | 12xM20 | 420 | 150-200 | D+190 |
| 550 | 570-620 или 560-620 | 100 | 12xM20 | 420 | 100-200 | D+190 |
| 600 | 620-680 | 140 | 12xM20 | 420 | 100-200 | D+190 |
| 700 | 730-800 или 720-800 | 160 | 12xM20 | 420 | 100-200 | D+190 |
| 800 | 810-860 или 800-850 | 180 | 12xM20 | 420 | 100-200 | D+190 |

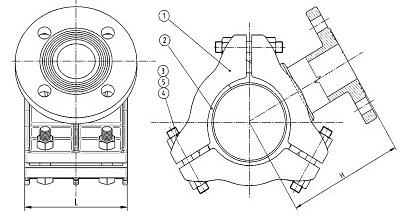

4. УСТРОЙСТВО И МАТЕРИАЛЫ
— Корпус (1)-сфероидальный чугун GJS-500 (GGG50), защищенный эпоксидной краской, толщина покрытия не менее 200 мкм.
— Прокладка (2)- резина EPDM или NBR ISO 6447.
— Болт (3), шайба (4), гайка (5) — оцинкованная сталь.
5. УКАЗАНИЯ ПО МОНТАЖУ
Муфты трехсоставные с фланцевым отводом «TREPI FL» можно монтировать на подземных или наземных трубопроводах, на вертикальных или горизонтальных установках. Во время монтажа необходимо обратить внимание, чтобы выполняемая установка не подвергала муфту изгибающим (более 4°) или растягивающим напряжениям, вытекающим из нагружения их массой не зафиксированного трубопровода. Смонтированная и отрегулированная производителем муфта готова к монтажу в системе
6. ИНСТРУКЦИЯ ПО МОНТАЖУ
Приступая к монтажу муфты, следует ознакомиться с технической документацией, т.е. проверить предназначение для рабочих тел и параметры работы трубопровода, в котором она будет установлена.
Каждое изменение эксплуатационных условий требует консультации с производителем муфты.
Приступая к монтажным работам, проверить состояние муфты и в случае необходимости — тщательно промыть водой.
Способ монтажа муфты и схема представлены в прилагаемом «Руководстве по монтажу муфты трехсоставной с фланцевым отводом «TREPI FL»
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Муфты не нуждаются в техническом обслуживании во время эксплуатации. При техническом обслуживании муфты после эксплуатации (при подготовке к повторному использованию) необходимо обязательно заменить резиновые уплотнения и при необходимости болты, гайки и шайбы.
8. ХРАНЕНИЕ
Муфты трехсоставные с фланцевым отводом «TREPI FL» следует хранить в крытых помещениях. При хранении, монтаже и эксплуатации необходимо оберегать муфты от механических повреждений (ударов и т.п.)
9. ТРАНСПОРТИРОВАНИЕ
Муфты трехсоставные с фланцевым отводом «TREPI FL» следует транспортировать крытыми транспортными средствами
10. ПРАВИЛА БЕЗОПАСНОСТИ
Для обеспечения безопасности работы категорически запрещается:
— производить работы по устранению дефектов при наличии давления рабочей среды в трубопроводе;
— использовать муфты на параметрах, превышающих эксплуатационные.
11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок 24 месяцев со дня продажи устанавливается при условии соблюдения потребителем требований, указанных в п.п. 5,6,7,8 и в прилагаемом «Руководстве по монтажу муфты трехсоставной с фланцевым отводом «TREPI FL»
