Доуплотнитель раструбных соединений предназначен для соединения, либо устранения аварий на раструбных соединениях.
Рnom (рабочее давление): до 1.0 МПа (согласно графика применения) Т°C: 10-110°C. °max (максимальное угловое отклонение): 4 градуса. Диапазон диаметров: DN50-DN600 Рабочая среда: вода с различными неагрессивными примесями
| Код | DN (мм) | Диапазон(мм) | Масса, (кг) |
| DOMD DN50 | 50 | 62-68 | 3,3 |
| DOMD DN65 | 65 | 75-84 | 4,3 |
| DOMD DN80 | 80 | 94-100 | 8,5 |
| DOMD DN100 | 100 | 114-120 | 9,1 |
| DOMD DN150 | 150 | 166-173 | 11,25 |
| DOMD DN200 | 200 | 217-224 | 13,45 |
| DOMD DN250 | 250 | 270-276 | 18,2 |
| DOMD DN300 | 300 | 321-328 | 19,6 |
| DOMD DN350 | 350 | 373-380 | 26,95 |
| DOMD DN400 | 400 | 424-431 | 30,35 |
| DOMD DN500 | 500 | 527-534 | 37,2 |
| DOMD DN600 | 600 | 630-638 | 50 |
Доуплотнитель раструбов следует хранить в крытых помещениях. При хранении, монтаже и эксплуатации необходимо оберегать доуплотнители раструбов от механических повреждений (ударов и т.п.).
Доуплотнители раструбов следует транспортировать крытыми транспортными средствами

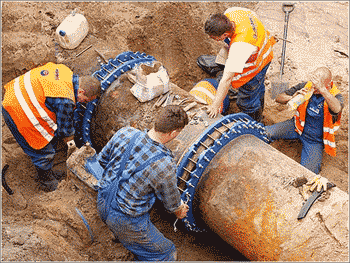

Доуплотнители раструбов можно монтировать на подземных или наземных трубопроводах, на вертикальных или горизонтальных установках. Во время монтажа необходимо обратить внимание, чтобы выполняемая установка не подвергала доуплотнитель изгибающим (более 4°)или растягивающим напряжениям,вытекающим из нагружения его массой не зафиксированного трубопровода. Смонтированный и отрегулированный производителем доуплотнитель готов к монтажу в системе.
Приступая к монтажу доуплотнителя раструбов, следует ознакомиться с технической документацией, т.е. проверить предназначение для рабочих тел и параметры работы трубопровода, в котором он будет установлен. Каждое изменение эксплуатационных условий требует консультации с производителем. Приступая к монтажным работам, проверить состояние доуплотнителя и в случае необходимости — тщательно промыть водой.
Для обеспечения безопасности работы категорически запрещается: ? производить работы по устранению дефектов при наличии давления рабочей среды в трубопроводе; ? использовать доуплотнители на параметрах, превышающих эксплуатационные.
Доуплотнители раструбов не нуждаются в техническом обслуживании во время эксплуатации. При техническом обслуживании доуплотнителя после эксплуатации (при подготовке к повторному использованию) необходимо обязательно заменить резиновые уплотнения и при необходимости болты, гайки и шайбы.
Гарантийный срок 24 месяца со дня продажи устанавливается при условии соблюдения потребителем требований, указанныхв п.п. 5,6,7,8.
 |
 |
 |
 |
|
|
|
|
